L'analyse du schéma fonctionnel général de la carte mère
Messages 1 - Analyse du schéma général de la carte mère
1 - Fonctions de la carte mère
Dans un système d'ordinateur a environ 10 dispositifs différents, tels que:
- CPU - Carte vidéo
- Carte de son - Carte Net
- HDD - CDROM
- FDD - Clavier
- Souris
· Les appareils ont une vitesse très différente
Par exemple, à la vitesse de pied de la CPU est à 800 MHz, mais la vitesse de pieds et la vitesse de 400 MHz RAM est sur la carte son ne 66MHz
- Le numéro de routage (le BUS) est différente, de sorte que les dispositifs de l'AMC peut pas se connecter directement à l'autre
- Carte mère est un dispositif qui agit comme intermédiaire pour connecter tous les périphériques sur les systèmes informatiques liés ensemble dans une structure unifiée, de sorte que la carte mère possède les fonctions suivantes:
* Les fonctions de la carte mère
- Monter les composants sur un système informatique ainsi
- Les éléments de contrôle des changements de BUS pour convenir aux différents composants
- Gestion de l'approvisionnement pour les composants sur le Main
- Procure horloge hôte (horloge) pour synchroniser le fonctionnement de la
système
En raison des fonctions importantes sur l'incident principal lorsque le
ordinateur ne peut pas travailler.
* Soket (prises CPU)
Il existe différents types en fonction du type de connecteur du processeur
carte mère
- Sur la carte mère Socket 370 Pentium 3
- Socket 478 Pentium 4 sur la carte mère
- Socket 478 Pentium 4 sur la carte mère
repères de la prise commandée par le nord chipset.
* North Bridge (au nord Chipset)
- Chipset du Nord est responsable du contrôle de composants de haute vitesse comme CPU, RAM et carte vidéo
- Contrôle de la vitesse Chipset BUS et passer les données de contrôle, assurant que les données d'avant en arrière entre les composants est une surface lisse et continue, exploiter pleinement la vitesse du CPU et de la RAM
- Il peut être un chipset comme le trafic dans une intersection, comme chauffeurs passer les feux de circulation pour permettre à chaque flux de données passe par une période de temps, tandis que le contrôle de vitesse est un bus différentes directions de l'intersection, le véhicule doit fonctionner sur une vitesse spécifiée .
* Sourth Bridge (sud Chipset)
- La fonction est similaire au nord chipset, mais le pilote de pont sud composants du chipset plus lente que: carte son, carte Net, disque dur, lecteur de CD-ROM, port USB, SIO et le BIOS IC etc ..
* BIOS ROM (Read Only Memory - Dans Basic Out System)
ROM est en lecture seule mémoire à circuit intégré, le BIOS est un programme chargé dans la mémoire ROM par le fabricant
Carte mère chargée, le programme de BIOS a les fonctions suivantes:
- Début de l'ordinateur, le maintien du fonctionnement de la CPU
- Erreur contrôle de la RAM et carte vidéo
- Gérer les pilotes du chipset pour le nord, le sud chipset, IC-SIO et à bord vidéo
carte
- Fourniture de CMOS Les réglages par défaut pour notre machine ne peut pas fonctionner CMOS
paramètres
* IC SIO (Super In Out) - ports de contrôleur IC aux données
- SIO périphériques de port parallèle de contrôle tels que les imprimantes, les scanners, contrôleur de disquettes,
ports série que les ports COM, PS / 2
- La SIO superviser également d'autres ministères sur les principales activités de fournir le signal
incident
- Système intégré de commutateurs de circuits de commande de puissance, ce qui rend le signal de réinitialisation du système.
* Clockgen (horloge) - circuit générateur d'impulsions d'horloge
circuit générateur d'impulsions d'horloge a un rôle important sur la carte mère, L'horloge généré fourni sur les grandes composantes fonctionnent synchroniser simultanément le fonctionnement de l'ensemble du système informatique, si elle est brisée, les composants du circuit d'horloge sur Main incapable de travailler, circuit d'horloge après la première opération principale sources d'approvisionnement.
* VRM (Vol rè Module) - module de régulateur de tension.
Ce est le circuit de commande de puissance de CPU VCore, le circuit est responsable de l'accrochage de la tension 12V / 2A à 1,5 V et de courant jusqu'à 10 A au niveau du processeur, le circuit comprend des composants tels que Mosfet, IC oscillateur, le filtre circuit LC
* AGP ou PCI Express
AGP et PCI Express pour ajouter carte vidéo, AGP ou PCI Express au nord contrôlée par le chipset.
· Slot RAM
Mémoire RAM commandé par le jeu de puces nord à ajouter de la mémoire RAM, ce est la mémoire intermédiaire indispensable dans un système informatique.
· Slot PCI
slot PCI contrôlée par le chipset sud pour ajouter la carte d'extension comme la carte son, carte de travail etc .. net
. Port IDE
Passerelle Chipset IDE par les conducteurs de sexe masculin, le port utilisé pour connecter les disques IDE tels que disque dur, CD-ROM, DVD ...
Voir le fichier flash ci-joint)

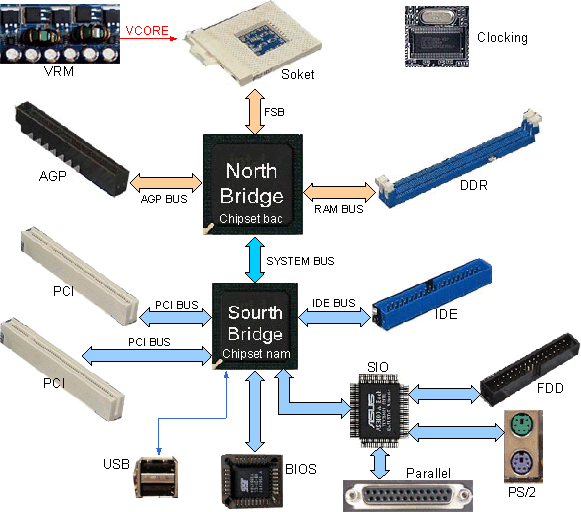

Les composants de la carte mère et le schéma synoptique de la carte mère
2.2 - Schéma de la carte mère
Vous cliquez sur le mot des composants pour voir les notes
Schéma de la carte mère
POST (Power On Self Test) et redémarrez le test de l'ordinateur
Le processus de démarrage et vérifiez la place de l'ordinateur dès que vous appuyez sur l'interrupteur pour ouvrir la source, lorsque l'écran ne est pas du tout à une variété de processus ont été mis en œuvre par un programme informatique par la mise en œuvre du POST du BIOS.
La plupart des dommages à la carte mère sont exprimés en au démarrage, donc si vous comprenez le processus de démarrage de la machine, vous pouvez facilement déterminer la cause de chaque incident.
Les étapes dans le processus de démarrage de l'ordinateur (après la mise)
1. Switch, la principale source de la tension d'alimentation pour la carte-mère du 12V, 5V et 3.3V
2. circuit VCore pour le pouvoir CPU VRM et signaler VRM_GD (VRM_Good) au chipset sud
3. Horloge circuit de générateur d'impulsions (cadencement) activités, en fournissant les composants sur le pouls horloge principale de fonctionner
4. Lorsque Vcc, Horloge IC avec l'opération impulsion SIO.
5. IC-SIO génération de signal de réinitialisation pour lancer hommes Chipset
6. Les activités de mâles Chipset
7. Si les signaux du chipset VRM_GD système masculine de génération de signal de réinitialisation
8. Les activités Chipset Nord
9. Nord Chipset CPU généré signal de réinitialisation
Fonctionnement de l'unité centrale 10.
L'accès de signal 11. CPU pour le chargement programme BIOS ROM
12. Programme test de mémoire RAM BIOS
Essai 13. Programme Carte vidéo BIOS
14. BIOS pour charger la configuration stockée dans la RAM CMOS
15. Vérifiez le port et le lecteur dans la configuration CMOS
16. Exécuter le disque dur et le chargement du système d'exploitation du disque dur à la RAM
Messages 1 - Analyse de circuit gestion de l'alimentation sur le diagramme Carte mère
Le contrôleur de puissance sur la carte mère
1. Les composants du circuit.
Contrôleur sur la carte mère dispose d'une fonction de commande de puissance commute la source et la stabilité de la tension d'alimentation pour CPU, chipset, RAM, carte vidéo et d'autres composants.
Les sujets dont nous avons besoin pour comprendre les suivants:
- La tension de l'alimentation ATX
- Tension de circuit d'alimentation pour CPU VRM
- Source de tension Mach Chipset
- La source de tension de circuit pour la RAM
2. La tension d'alimentation ATX.
ATX alimentation comporte deux parties avant que (veille) et la source principale (alimentation principale)
- Quand nous avons branché à 220V AC alimentation, fonctionnement de l'alimentation de veille immédiatement et la tension de la carte mère
Circuit de tension 5V STB fournira des ressources de démarrage sur les hommes et IC chipset SIO (source primaire ne fonctionne pas lorsque vous ne appuyez pas sur le commutateur)
- Lorsque vous appuyez sur l'interrupteur => impact sur le circuit de démarrage dans Chipset sud => ON P. Chipset commande donnée => traversé IC-SIO et de faire du mal à la jambe de P. ON cordon d'alimentation ATX à la broche (P sur la. jambes ont un fil vert), sur commande P. ON (= 0V) => Source exploitera la puissance principale.
- La principale source de tensions travail => d'approvisionnement de la carte mère à 3,3 V (via le fil orange), 5V (via le fil rouge), 12V (via le fil jaune), - 5V via une -12V de fil blanc et de la
